一次通流加压模拟带负荷向量试验装置【配电自动化终端测试仪】支持定制批发

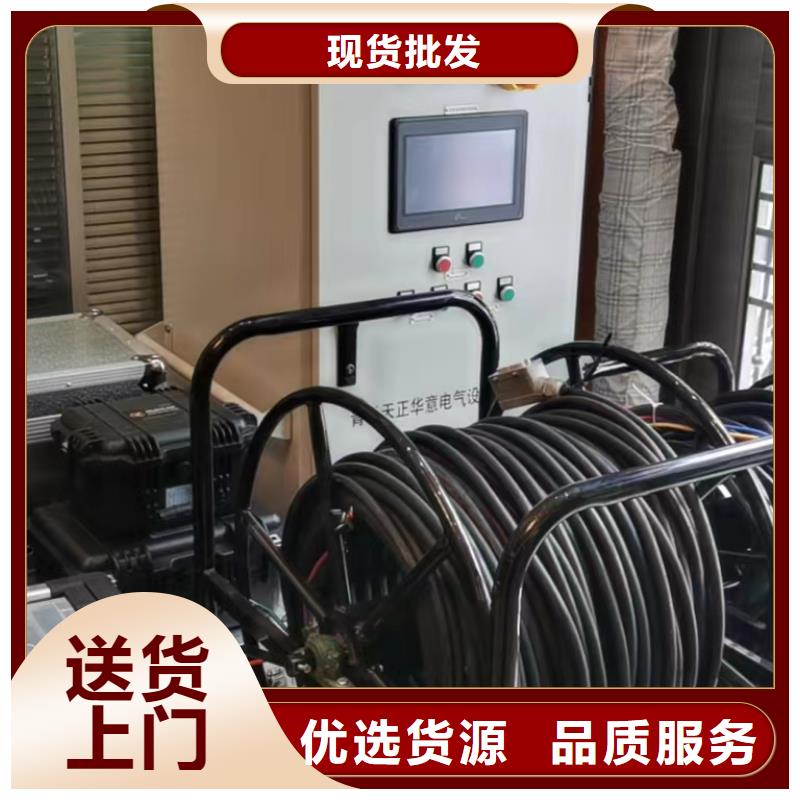

一次通流加压模拟带负荷向量试验装置电网有限公司十八项电网重大反事故措施（修订版）， 15条防止继电保护事故中明确规定：所有保护用电流回路在投入运行前，除应在负荷电流满足电流互感器精度和测量表计精度的条件下测定变比极性以及电流和电压回路相位关系正确外，还必须测量各中性线的不平衡电流（或电压），以保证保护装置和二次回路接线的正确性。目前,因为试验条件的限制,在工程投运前必须通过带一次负载送电来验证二次回路的正确与完整，以及检查设备的向量正确性。变电站传统投产启动方案采用循序渐进的方式，虽然可靠，但是进度慢、工作量大、存在可能的故障风险等。实际的工程投产启动方案，需考虑多种电网运行方式，分步分段进行试验，需要一步步验证一次接线、二次回路、保护装置的正确完整，试验进度缓慢；带一次负荷送电试验时，二次回路及装置没有得到验证，保护不能直接投入，需增加临时保护等措施；带一次负荷试验，从冲击开始到试验结束，操作涉及到一次设备的合分和保护的投退，步骤复杂，操作工作量非常大；带一次负荷试验要求必须有一定量系统负荷，如果负荷电流太小不满足测试要求值，相关试验无法完成；带一次负荷试验，发现回路故障后，故障排查需要时间，耽误变电站正常投运进度。4. 装置技术参数4.1 三相通流加压模拟负荷电子式电源变频电源采用高频开关放大器原理设计，三阶滤波输出，触摸屏设计、双路输出、幅值相位可调、市电过压跳闸、输入过流跳闸、风机智能运行、直流母线过、欠压保护、逆变器及可控硅过温保护、输出过流预告警、输出过流保护及瞬时过流保护过热保护。额定容量： 33kVA 输入：三相四线 380V±10%/50A 频率：50Hz输出波形：标准正弦波 波形失真：优于THD3% 输出稳定度：±1% 输出频率：0.5Hz～150Hz可选 双路输出独立,单独可控Ⅰ路输出：电流/电压： 0～380V /0～50A连续可调Ⅱ路输出：电流/电压： 0～380V/0～5A连续可调Ⅱ路以Ⅰ路电流为参考基准可移相输出，移相范围±180°使用环境：－20℃至50℃，相对湿度<90%，海拔2000m以下通流加压模拟带负荷向量检测装置 变电站监控信息自动对点装置 三相微机继电保护校验仪 通流加压模拟带负荷试验方案 带负荷测试装置 无线核相电流相位表 变压器差动保护装置 模拟试验装置 三相一次通流加压模拟带负荷向量试验装置 无负荷相量测量装置 智能变电站继电保护向量检查装置

一次通流加压模拟带负荷向量试验装置以220kV #1母线PT A相为参考相位基准，测量#2变差动保护方向，绘制六角向量图，测量完成将上述一次设备恢复到初始状态。4）#1主变差动保护（由#2主变开关-110kV#2母线-母联-#1主变开关）将102-3、102、102-2、100-2、100、100-1、101-1、101、102-3开关合上，由#2主变110kV侧对#1主变施加试验电流；将#1主变220kV侧201-3、201开关合上，201-D1刀闸合上，在220kV侧主变开关201进线侧形成短路接地；将#1主变10kV侧001手车推至工作位置，合上001开关，在0193或0194出线侧使用短路线短路接地，在#1主变10kV 001开关出线侧形成短路接地。（也可利用#2差动试验的短路点，但注意要将010、0101、0021、0022手车同时推至工作位）通流加压路径如图7图7仍以220kV#母线PT A相为参考相位基准，测量#1变差动保护方向，绘制六角向量图，测量完成将上述一次设备恢复到初始状态。5)变压器差动保护检验记录表 模拟带负荷向量试验装置 无线相位伏安测试仪 智能变电站通流加压典型实验装置 负荷继电保护向量检测装置 三相微机继电保护综合校验仪 三相通流加压模拟负荷向量试验装置 三相通流加压模拟带负荷向量试验装置 高精度六相微机继电保护综合测试仪 电子式三相通流加压模拟负荷校验装置 三相微机继电保护综合测试仪 三相微机继电保护测试仪 无线相位伏安测试装置
